Matériel pour
l'embouteillage & le packaging

INDEX

Nous vous invitons à cliquer sur l'un des liens ci-dessous afin de découvrir le contenu :

A - Présentation des machines pour l'encartonnage Bortolinkemo en Monobloc 3EST - 3 phases :

1/ Préformeuse de cartons série : FCT161

2/ Insertion des croisillons série : MAM111

3/ Encaissage bouteilles debout et tête-bêche série : IAB

B - Présentation des machines pour l'encartonnage Bortolinkemo en Monobloc TOPDOWN :

1/ Monobloc série: TOPDOWN

A - Présentation des machines pour l'encartonnage Bortolinkemo en Monobloc 3EST - 3 phases :

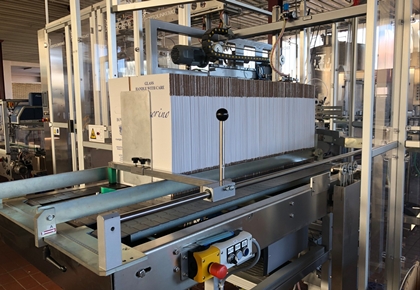

1/ Préformeuse de cartons série: FCT161

CARACTERISTIQUES:

• Carton prélevé du magasin horizontal, puis relâché sur le convoyeur avec les rabats inférieurs pliés.

Présentation détaillée :

Machine de préformage avec pliage et cintrage des 2 rabats inférieurs au moyen de cylindres rotatifs pneumatiques.

• La machine comporte une unité de stockage horizontale pouvant contenir entre 150 et 300 caisses en fonction de leur épaisseur. Prévu pour être installé avec des encaisseuses équipées d'un convoyeur carton.
• L'outillage avec ventouse récupère le carton à plat, avec des dispositifs pneumatiques et mécaniques mobiles façonnent le carton, pliant les rabats mineurs et relâchez-le pour sa descente en phase avec le convoyeur à transfert.
• En utilisant une pompe à vide ou des buses d'aspiration pour activer les ventouses, la cadence peut atteindre 1000 caisses par heure.

N.B : Pour plus d’informations ou pour demander un devis gratuit, veuillez nous envoyer votre demande par Email : contact@octa-adl.com . Nous vous répondrons dans les plus brefs délais !

2/ Insertion des croisillons série: MAM111

CARACTERISTIQUES:

• Prélèvement du croisillon dans le magasin
• Ouverture du croisillon
• Introduction du croisillon sur le fond du carton par des pinces ou des ventouses.

N.B : Pour plus d’informations ou pour demander un devis gratuit, veuillez nous envoyer votre demande par Email : contact@octa-adl.com . Nous vous répondrons dans les plus brefs délais !

3/ Encaissage de bouteille debout et tête-bêche série: IAB

CARACTERISTIQUES:

• Introduction des bouteilles dans les cartons préformés ou dans des caisses en plastique
• Option retourneur pour l'introduction des bouteilles tête-bêche.
• Fermeture des cartons (hors du monobloc 3EST)

N.B : Pour plus d’informations ou pour demander un devis gratuit, veuillez nous envoyer votre demande par Email : contact@octa-adl.com . Nous vous répondrons dans les plus brefs délais !

B - Présentation des machines pour l'encartonnage Bortolinkemo en Monobloc TOPDOWN :

1/ Monobloc série: TOPDOWN

CARACTERISTIQUES:

• Carton prélevé du magasin horizontal puis relâché sur le convoyeur avec les rabats inférieurs pliés.

Présentation détaillée :

Le monobloc convient pour emballer du plastique, du verre ou des bouteilles, bocaux et pots en métal, des bidons, des boîtes et coffrets cadeaux.

• La version du monobloc TOP DOWN est composée de 4 positions :
• Préparation des 6 - 12 ou 24 bouteilles sur le convoyeur des bouteilles.
• Insertion des croisillons : Si nécessaire  et demandé par le client ; dans cette prestation : les robots positionnent les croisillons sur le dessus des 6-12 ou 24 bouteilles, en les sélectionnant dans l'unité de stockage correspondante.
• Préformage de caisses : Les caisses aplaties, stockées verticalement dans un magasin, sont récupérées pour être préformées par le robot, équipé d'un outillage, puis relâchées sur le dessus des bouteilles avant de continuer à l'étape suivante.
• Encollage : Une fois la caisse posée sur les 6 - 12 ou 24 bouteilles, la prochaine étape est le collage dessus et dessous. Une cinématique spéciale encolle à la fois le dessus et les rabats inférieurs. Grâce aux broches synchronisées qui accompagnent les différentes phases de fermeture, elles permettent d'équerrer parfaitement la boîte et de coller.
• Le monobloc peut être personnalisé en fonction des besoins du client : avec ou sans croisillons.
• L'outillage avec ventouse récupère le carton à plat, avec des dispositifs pneumatiques et mécaniques mobiles façonnent le carton, pliant les rabats mineurs et relâchez-le pour sa descente en phase avec le convoyeur à transfert.
• En utilisant une pompe à vide ou des buses d'aspiration pour activer les ventouses, la cadence peut atteindre 1000 caisses par heure.

Une vidéo est disponible: Veuillez mettre sur lecture afin de visionner la vidéo

N.B : Pour plus d’informations ou pour demander un devis gratuit, veuillez nous envoyer votre demande par Email : contact@octa-adl.com . Nous vous répondrons dans les plus brefs délais !
