Présentation des machines possibles pour l'encartonnage Bortolinkemo :

Nous vous invitons à cliquer sur l'un des liens ci-dessous afin de découvrir le contenu :

1/ Formeuse de cartons série : FCE

2/ Insertion des croisillons :

• a) Insertion des croisillons série : MAM
• b) Insertion des croisillons série : MAB

3/ Encaissage de bouteilles debout série : IAB

4/ Encaissage de bouteilles en tête-bêche série : IAX

5/ Encaissage robot tête debout série : IAR

6/ Fermeuse de cartons :

• a) Fermeuse de cartons série : ICN
• b) Fermeuse de cartons série : ICL

N.B : Pour plus d’informations ou pour demander un devis gratuit, veuillez nous envoyer votre demande par Email : contact@octa-adl.com. Nous vous répondrons dans les plus brefs délais !

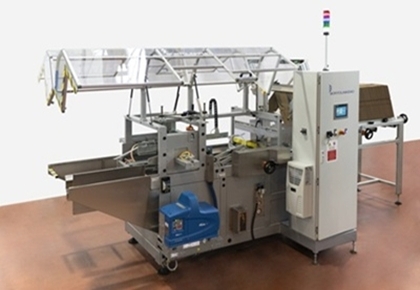

1/ Formeuse de cartons série : FCE

CARACTERISTIQUES :

• Carton prélevé du magasin horizontal, puis relâché sur le convoyeur avec les rabats inférieurs pliés

Présentation détaillée :

Machines automatiques pour le montage de caisses pré-encollées (RSC) et pour coller les rabats inférieurs avec HOT MELT colle.

• La machine utilise des systèmes cinématiques pour ouvrir les cartons, plier l'intérieur, mettre de la colle et presser les rabats inférieurs internes sur les rabats extérieurs, puis serrer les rabats inférieurs avec des vérins pneumatiques.
• La vitesse dépend du modèle et de la taille du carton.
• Changements de format rapides, simples et intuitifs grâce à la numérotation et aux échelles millimétriques.
• Les formeuses de caisses peuvent être équipées d'unités d'alimentation et de stockage de caisses de tailles variables selon la vitesse de production.
• Les modèles disponibles pour FCE : ACF, meuble de rangement côte à côte perpendiculaire ; ACL, unité de stockage linéaire ; ACM linéaire avec boîtiers horizontaux ; Unité de stockage ACS avec impression de cas ; Système robotique ACP.
• L'axe du presseur est entraîné par un moteur électrique sur le modèle FCE451.
• Le plus grand modèle de la famille, le moteur unique FCE801 contrôle toutes les actions et n'a pas de mouvements pneumatiques.
• Toutes les machines FCE peuvent être équipées d'unités thermofusibles fournies directement par le client, en remplacement de l'unité de colle standard, selon besoins spécifiques.

2/ Insertion des croisillons :

a) Insertion des croisillons série : MAM

CARACTERISTIQUES :

• Prélèvement du croisillon dans le magasin
• Ouverture du croisillon
• Introduction du croisillon sur le fond du carton par des pinces ou de ventouses

Présentation détaillée :

Mises sous pli automatiques pour cartons bien emballés

• Des machines qui effectuent un picking entièrement automatique,ouverture et insertion des croisillons dans les caisses. Machine adaptée à l'insertion des croisillons en carton bien emballés dans des boîtes.
• La tête à ventouses récupère le croisillon du magasin et, pendant la course de transfert, l'ouvre au moyen d'un système à commande pneumatique appareil. Si le croisillon est ouvert, il est placé au fond du coffret. Si ce n'est pas le cas, il est déposé sur le goulot de la bouteille. La caisse avec le croisillon est livrée, et une autre caisse est mise en place ou pour le prochain.
• Les inséreurs de croisillons se caractérisent principalement par leur précision et leur fiabilité, même à des vitesses élevées. La gamme de modèles couvre un large éventail de productivité.
• Entraînement principal avec cinématique assurant un mouvement rapide et sans vibrations.
• Les machines sont équipées d'un dispositif de commande d'ouverture de croisillons.
• Leurs unités de stockage sont faciles à charger et disposent d'une grande autonomie pour que les opérateurs n’aient plus besoin d’être présents en permanence.
• Tous les modèles peuvent être personnalisés pour fonctionner soit avec des produits déjà installés dedans la caisse, ou dans les caisses lorsque le croisillon doit être inséré avant le produit.
• Équipé d'un tapis roulant vibrant motorisé pour l'insertion des croisillons dans des caisses avec des produits déjà à l'intérieur. La courroie de 1 ou 2 mètres est installée en aval de la machine et facilite la descente des croisillons dans la bonne position, sans appliquer aucune force extérieure. La vitesse de la courroie et la fréquence des vibrations sont réglables.

b) Insertion des croisillons série : MAB

Présentation détaillée :

Inserreuse de croisillons avec brushless pour mouvement rapide et sans vibrations

• Inserreuse de croisillons avec brushless pour une installation rapide et mouvement sans vibrations. Convoyeur de caisses avec entretoise et synchroniseur. Contrôle des croisillons et dispositif d'ouverture.
• Possibilité d'une unité de stockage supplémentaire en option pour interchangeabilité avec d'autres tailles de croisillons ; système rapide de changement.

3/ Encaissage de bouteilles debout série : IAB

CARACTERISTIQUES :

• Introduction des bouteilles dans les cartons préformés ou dans des caisses en plastique
• Fermeture de cartons

Présentation détaillée :

Machine avec système de prélèvement adaptée à l'emballage produits tels que bouteilles, pots, canettes, boîtes, en Cartons de type américain (RSC), en barquettes, ou caisses en plastique.

• Machines avec mouvement principal de la tête contrôlé par deux synchronisés servomoteurs brushless synchronisés avec optimisation de trajectoire, vitesse et accélération, avec toutes les fonctionnalités d'un robot 2 axes.
• Constitué d'un châssis ouvert et accessible sur les 4 côtés, composé de deux colonnes à l'intérieur desquelles se trouvent les contrepoids, là où la tête est bien équilibrée de manière à réduire les contraintes mécaniques et ainsi pouvoir utiliser moins de puissance électrique.
• Convoyeur de caisses ou de caisse en plastique avec motoréducteur à variateur, équipé d'automatismes et commandes pour les produits d'alimentation (caisses, plateaux, paniers), avec sélecteur pour la phase de centrage de celui-ci. Peut alimenter des boîtes sur une seule rangée ou sur deux rangées.
• Les caisses ou les caisses plastiques sont centrées grâce au centreur avec encodeur. La hauteur est déterminée automatiquement en fonction du format choisi. L'unité de centrage de format ou un seul dispositif réglable pour les différents formats (UNITÉ DE CENTRAGE RÉGLABLE) peuvent être adaptés à ce produit. La même machine peut être équipée d'une tête à réglage automatique avec 2/3/4/5 axes, pour pouvoir traiter des formats de diamètre 50mm au diamètre 110 mm, aux formats 3x2, 3x4, 4x6 et autres.
• Le nombre de têtes de prélèvement machine peut être défini en fonction du besoin de la production.
• Machine avec système de prélèvement adaptée au conditionnement de produits tels que bouteilles, pots, canettes, boîtes, en cartons de type américain (RSC), en barquettes, ou caisses en plastique. Configuration standard pour traiter des caisses 1-2-3-4-5-6-8 2 formats 3x4 (ou 2X3 le double) pour un rendement maximum de 6-12-18-24-30-36-45 000 b/h.
• Possibilité de traiter des cartons de 6 bouteilles en double rangée.

4/ Encaissage de bouteilles en tête-bêche série : IAX

CARACTERISTIQUES :

• Introduction des bouteilles dans les cartons préformés ou dans des caisses en plastique ou dans des caisses en bois.
• Retourneur pour l'introduction des bouteilles tête-bêche.
• Fermeture des cartons

PPrésentation détaillée :

Encartonneuse de dernière génération pour un emballage propre et pour suivre la traçabilité des caisses et/ou suivi par QR-Code

• Il peut être équipé de quatre têtes entraînées par des moteurs brushless :

1. La première tête de prise quand la bouteille du convoyeur est placée sur la plaque, lit le code QR code imprimé sur l'étiquette et oriente la bouteille en fonction des exigences d’emballage.

2. Les bouteilles sont récupérées du plateau et placées en croix dans la boîte.

3. Les croisillons de l'inséreuse sont placés dans les cartons.

• Possibilité d'encartonner les bouteilles et étuis avec positionnement horizontal sur caisses RSC ; cadence jusqu'à 7 200 bouteilles/heure.
• Peut également emballer des bouteilles debout.

5/ Encaissage robot tête debout série : IAR

CARACTERISTIQUES :

• Introduction des bouteilles dans les cartons préformés ou dans des caisses en plastique
• Fermeture des cartons

6/ Fermeuse de cartons :

a) Fermeuse de cartons série: ICN

CARACTERISTIQUES :

• Fermeture des cartons par collage
• La série ICN à une cadence de 60 cartons/min

Présentation détaillée :

Machine développée pour sceller les rabats supérieurs des caisses en utilisant de la colle « HOT-MELT ».

• Chassis porteur en tôle d'acier emboutie et soudée, soutenu par pieds réglables en hauteur.
• Support pour dispositif d'encollage supérieur et de fermeture réglable en hauteur.
• La machine est équipée de côtés autocentrants en acier inoxydable, réglables selon la taille des cartons. Avec mécanisme de fermeture à rabat composé d'un bras à commande pneumatique et des guides à fermeture par rabat.
• Courroie entretoise de caisses motorisée intégrée à la machine.
• Courroies moletées motorisées en caoutchouc pour l'avancement des cartons, avec pressage des cartons à la sortie.
• Système pneumatique complet avec unité de filtration et de réduction de pression.
• Changement de format manuel ou automatisé extrêmement rapide.
• Il est possible d'équiper la machine d'un groupe d'encollage à froid en plus de l'unité thermofusible standard.
• La machine peut également être équipée d'un dispositif de ruban adhésif des rabats supérieurs et en plus, de l'unité thermofusible standard.
• De plus, il peut être équipé d'un ensemble de collage antidérapant à appliquer vers le haut à l'extérieur des caisses.

b) Fermeuse de cartons série : ICL

CARACTERISTIQUES :

• Fermeture des cartons par collage
• SERIE ICL à une cadence de 80 cartons/min

Présentation détaillée :

Machine à grande vitesse qui garantit le maximum de fiabilité et de précision dans l'étanchéité des rabats supérieurs de caisses par collage à chaud.

• Machine à grande vitesse adaptée au pliage et au scellage entièrement mécaniques de rabats supérieurs des cartons à l'aide de colle "HOT-MELT". La vitesse peut être réglée au moyen d'un onduleur, en fonction des exigences de productivité.
• Système de transport latéral avec préhension positive des cartons : les cartons sont poussés à mi-hauteur au moyen de tampons plats spéciaux fixés sur deux courroies crantées. Un équerrage parfait des cartons est obtenu lors du poussage. Le réglage de la hauteur des caisses, qui se fait au moyen d'un volant avec une échelle graduée, les guides suivent automatiquement les courroies crantées et en se positionnant toujours au milieu des caisses. Réglage de la largeur de la boîte par volant à échelle graduée : les guides latéraux positionnés en haut des caisses sont automatiquement ajustés.
• Sur demande, les réglages du volant peuvent être automatisés avec l'application de servomoteurs.
• Mécanisme de fermeture du volet à rotation continue, lié cinématiquement au mouvement du système de convoyage.
• Dispositif de fermeture des rabats avec rouleaux simples compensés par ressort pour obtenir une compression uniforme des bandes de colle.
• Entraînement principal commandé par variateur qui contrôle tous les mouvements de la machine via cinématique appropriée, garantissant toujours un synchronisme parfait, même lors des variations de vitesse.
• Système pneumatique complet avec unité de filtration et de réduction de pression.
